1 问题的提出

液位是石油化工生产过程中的重要参数之一。*可靠地测量介质液位是工业生产的需要, 也是从事仪表自动化维护工作的职责。液位测量的技术和方法有很多, 如直读法、浮力法、静压法、电容法、放射性同位素法、超声波法、微波法以及激光法等[ 1] , 而利用静压原理的双法兰差压香蕉污视频在线观看测量液位是石油化工生产中经常采用的液位测量方式。

当需要将香蕉污视频在线观看和工艺测量介质隔离开时, 可以选用双法兰差压香蕉污视频在线观看。 如: 当过程介质温度超出香蕉污视频在线观看的正常工作温度范围, 并且用引压管也不能将温度降至香蕉污视频在线观看的正常工作温度范围内时; 当过程介质有腐蚀性, 需要经常更换或需要使用特殊的防腐蚀材料时; 当过程介质中有很多固体颗粒或过程介质凝固点为常温, 无法用引压管引出时; 当饮食行业需要方便地清洗, 防止批量之间污染时;当进行密度或界面测量等各种情况时, 均可以选用双法兰差压香蕉污视频在线观看[3] 。作为敏感的金属膜盒通过铠装毛细管与香蕉污视频在线观看的测量室相连接,在膜盒、铠装毛细管和测量室所组成的封闭系统内充有密封液体（ 一般为硅油） 作为传压介质。为使毛细管经久耐用, 其外部均套有金属蛇皮管保护。本文针对在大量程、高温、高黏度、易结晶及强腐蚀情况下使用双法兰差压香蕉污视频在线观看测量液位的系统, 对其不同的安装位置和形式, 如就计算迁移量及校验的问题作系统的全面解析。

2 双法兰差压香蕉污视频在线观看的安装方式和计算[2]
双法兰差压香蕉污视频在线观看可以安装在任何高度和位置。但是用于真空场合时, 双法兰差压香蕉污视频在线观看的安装高度不能高于低压室法兰的水平线, 此时*好采用微波液位计来测量液位*为合适,本文在此不再探讨微波液位计测量液位的安装方式和运用等。
在液位测量中, 双法兰差压香蕉污视频在线观看通常用于密闭容器, 可以消除密闭容器中气体压力变化的影响。当用于开口容器时, 则高压侧法兰与容器低端法兰连接, 而低压室法兰应置于大气中, 但可以有置放位置的变化。
2.1 双法兰差压香蕉污视频在线观看安装在开口容器上

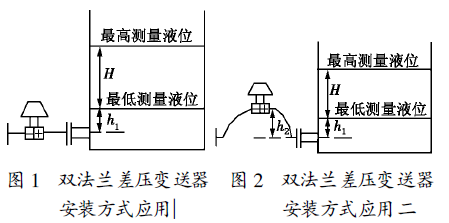

1） 双法兰差压香蕉污视频在线观看安装在开口容器低端法兰水平线上, 且高低压室法兰与容器低端法兰在一条水平线上。如图1所示, 高压室法兰与容器低端法兰相连接, 并且高压室法兰、低压室法兰与容器低端法兰在一条水平线上。
则香蕉污视频在线观看量程为L = Hρ1 , 零点迁移量为A1 =h1 ρ1 , *低测量液位时, 作用于香蕉污视频在线观看上等效静压差为△ρ1=h1 ρ1=A1
*高测量液位时, 作用于香蕉污视频在线观看上等效静压差为△ρ2=（h1+H）ρ1=Hρ1+A1
式中 H-*低测量液位到*高测量液位之间的高度;h1-*低测量液位到容器低端法兰中心线之间的高度;ρ1-被测液体介质的密度。
香蕉污视频在线观看检验范围为△ρ=△ρ1~△ρ2=A1~（Hρ+A1）对应于香蕉污视频在线观看的输出（ 若香蕉污视频在线观看为正作用）为4~ 20mA.
2） 双法兰差压香蕉污视频在线观看安装在开口容器低端法兰水平线以上, 且低压室法兰与容器低端法兰在一条水平线上。如图2 所示, 高压室法兰与容器低端法兰相连接, 并且高压室法兰、低压室法兰与容器低端法兰在一条水平线上。但是双法兰差压香蕉污视频在线观看安装在开口容器低端法兰水平线以上。

则香蕉污视频在线观看量程, 零点迁移量, *低测量液位时作用于香蕉污视频在线观看上等效静压差, *高测量液位时, 作用于香蕉污视频在线观看上等效静压差, 香蕉污视频在线观看检验范围均与本节
1） 相同。对应于香蕉污视频在线观看的输出（ 若香蕉污视频在线观看为正作用） 为4~ 20 mA 。

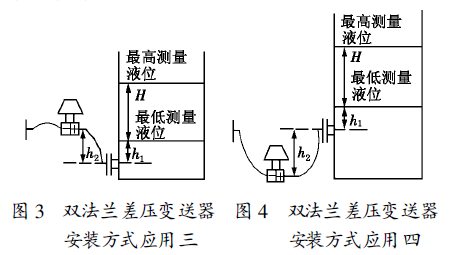

3） 双法兰差压香蕉污视频在线观看安装在开口容器低端法兰水平线以上, 且低压室法兰与容器低端法兰不在一条水平线上, 如图3 所示。双法兰差压香蕉污视频在线观看安装在开口容器低端法兰水平线以上, 高压室法兰与容器低端法兰相连接, 低压室法兰与容器低端法兰不在一条水平线上。
则 香蕉污视频在线观看量程为L=Hρ1,零点迁移量为A2=h1ρ1-h2ρ0（ρ0为毛细管中硅油密度）。为了避免香蕉污视频在线观看在测量过程中出现死区, 必须使h1ρ1≥h2ρ0, 否则将会出现实际测量范围小于香蕉污视频在线观看检验范围的现象。*低测量液位时, 作用于香蕉污视频在线观看上等效静压差为△ρ1=h1ρ1-h2ρ0=A2*高测量液位时, 作用于香蕉污视频在线观看上等效静压差为△ρ2=（h1+H）ρ1-H2ρ0=Hρ1+A2香蕉污视频在线观看检验范围为△ρ=△ρ1~△ρ2=A2~（Hρ1+A2）, 对应于香蕉污视频在线观看的输出（ 若香蕉污视频在线观看为正作用） 为4 ~ 20 mA。
4） 双法兰差压香蕉污视频在线观看安装在开口容器低端法兰水平线以下, 高压室法兰与容器低端法兰相连接, 低压室法兰与容器低端法兰在一条水平线上,如图4 所示。则香蕉污视频在线观看量程, 零点迁移量, *低测量液位时作用于香蕉污视频在线观看上等效静压差, *高测量液位时, 作用于香蕉污视频在线观看上等效静压差, 香蕉污视频在线观看检验范围均与本节1） 相同。对应于香蕉污视频在线观看的输出（ 若香蕉污视频在线观看为正作用） 也为4 ~ 20 mA。

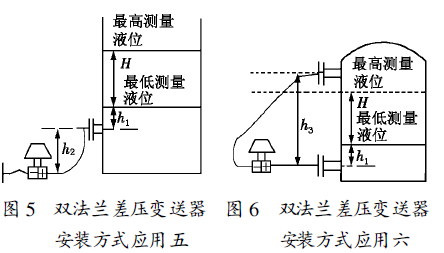

5） 双法兰差压香蕉污视频在线观看安装在开口容器低端法兰水平线以下, 且低压室法兰与容器低端法兰不在一条水平线上, 如图5 所示。高压室法兰与容器低端法兰相连接, 低压室法兰与容器低端法兰不在一条水平线上。

则 香蕉污视频在线观看量程为L=Hρ1,零点迁移量为A3=h1ρ1+h2ρ0, *低测量液位时, 作用于香蕉污视频在线观看上等效静压差为△ρ1=h1ρ1+h2ρ0=A3*高测量液位时, 作用于香蕉污视频在线观看上等效静压差为△ρ2=（h1+H）ρ1+h2ρ0=Hρ1+A3香蕉污视频在线观看检验范围为△ρ=△ρ1~△ρ2=A3~（Hρ1+A3）对应于变送 器的输出（ 若香蕉污视频在线观看为正作用） 为4~20 mA 。
2. 2 双法兰差压香蕉污视频在线观看安装在密闭容器上
1） 双法兰差压香蕉污视频在线观看安装在密闭容器低端法兰水平线上, 且高低压室法兰与容器高低端法兰相连接, 并且香蕉污视频在线观看与容器低压法兰在一条水平线上, 如图6 所示。

则 香蕉污视频在线观看量程为L=Hρ1, 零点迁移量为A4=h1ρ1-h3ρ0（ρ0为毛细管中硅油密度） , *低测量液位时, 作用于香蕉污视频在线观看上等效静压差为△ρ1=h1ρ1-h3ρ0=A4, *高测量液位时, 作用于香蕉污视频在线观看上等效静压差为△ρ2=（h1+H）ρ1-h3ρ0=Hρ1+A4式中 h3-容器高低端法兰中心线之间的距离。
香蕉污视频在线观看检验范围为△ρ=△ρ1~△ρ2=A4~（Hρ1+A4）,对应于香蕉污视频在线观看的输出（ 若香蕉污视频在线观看为正作用） 为4~20mADC。

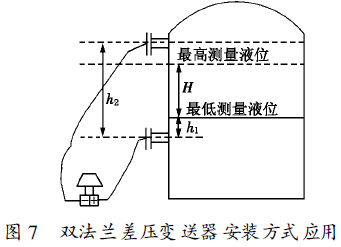

2） 双法兰差压香蕉污视频在线观看安装在密闭容器低端法兰水平线以下, 且高低压室法兰与容器高低端法兰相连接, 并且香蕉污视频在线观看安装在密闭容器低端法兰水平
线以下, 如图7所示。则香蕉污视频在线观看量程, 零点迁移量, *低测量液位时作用于香蕉污视频在线观看上等效静压差, *高测量液位时作用于香蕉污视频在线观看上等效静压差, 香蕉污视频在线观看检验范围, 均与本节1） 同。
对应于香蕉污视频在线观看的输出（ 若香蕉污视频在线观看为正作用） 为4~20mADC。

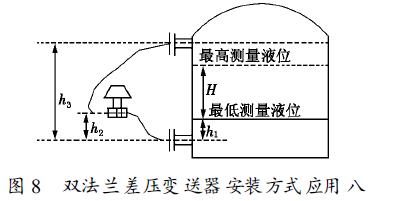

3） 双法兰差压香蕉污视频在线观看高低压室法兰与容器高低端法兰相连接, 并且香蕉污视频在线观看安装在密闭容器高低端法兰水平线之间, 如图8所示。
那 么香蕉污视频在线观看量程为L=Hρ1, 零点迁移量为A4=h1ρ1-h3ρ0.为了避免香蕉污视频在线观看在测量过程中出现死区, 必须使h1ρ1≥h3ρ0, 否则将会出现实际测量范围小于香蕉污视频在线观看检验范围的现象。*低测量液位时, 作用于香蕉污视频在线观看上等效静压差为△ρ1=h1ρ1-

h3ρ0=A4

*高测量液位时, 作用于香蕉污视频在线观看上等效静压差为△ρ2=（h1+H）ρ1-h3ρ0=Hρ1+A4香蕉污视频在线观看检验范围为△ρ=△ρ1~△ρ2=A4~（Hρ1+A4）, 对应于香蕉污视频在线观看的输出（ 若香蕉污视频在线观看为正作用） 为4~20 mA。

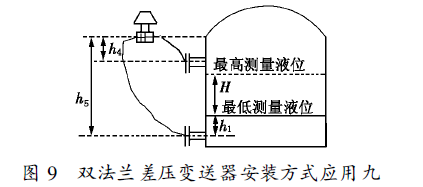

4） 双法兰差压香蕉污视频在线观看安装在密闭容器高端法兰水平线以上, 且高低压室法兰与容器高低端法兰相连接, 如图9 所示。

则 香蕉污视频在线观看量程为L=Hρ1,, 零点迁移量为A5=h1ρ1-（h5-h4）ρ0.为了避免香蕉污视频在线观看在测量过程中出现死区, 必须使h1ρ1≥（h5-h4）ρ0,否则将会出现实际测量范围小于香蕉污视频在线观看检验范围的现象。*低测量液位时, 作用于香蕉污视频在线观看上等效静压差为△ρ1=h1ρ1-（h5-h4）ρ0=A5*高测量液位时, 作用于香蕉污视频在线观看上等效静压差为△ρ2=（h1+H）ρ1-（h5-h4）ρ0=Hρ1+A5式中 h4-香蕉污视频在线观看正、负压室中心线到容器高端法兰中心线之间的距离;h5-香蕉污视频在线观看正、负压室中心线到容器低端法兰中心线之间的距离。
香蕉污视频在线观看检验范围为△ρ=△ρ1~△ρ2=A5~（Hρ1+A5）, 对应于香蕉污视频在线观看的输出（ 若香蕉污视频在线观看为正作用） 为4~20 mA。
3 结束语
综上所述, 在利用双法兰差压香蕉污视频在线观看测 量液位时, 由于毛细管中填充液体的密度是已知的, 因此只要确定了香蕉污视频在线观看的安装位置和形式以及H,准确地量取香蕉污视频在线观看的安装数据（h1,h2,h3,h4,h5）,就可以很方便地分析计算出香蕉污视频在线观看量程L,零 点迁移量A ,△ρ1 和△ρ2,再校验△ρ,对应于4~20mA就可以了。安装时应注意导压管要固定牢靠, 避免管路晃动引起信号波动; 导压管的弯曲半径不应小于150mm, 免得致使管截面变小阻塞, 妨碍压力传播; 要特别注意磕碰感测膜片, 砸伤, 踩断导压管, 确保仪表内部始终处在充满硅油, 严格密封下正常进行。然后在现场把校验好的香蕉污视频在线观看按要求安装在容器上, 就可以准确地测量出容器内液体的液位了。
